在各類電子設備的供電配件里，DC電源插座是非常常見的元器件，小到藍牙耳機充電倉，大到路由器、顯示器，都能看到它的身影。

很多電子愛好者或者維修人員，在焊接、更換DC插座的時候，容易搞混的就是各個引腳的定義，一旦接反正負，很容易燒壞設備主板。

今天就給大家詳細講一講DC電源插座的引腳定義，以及不同引腳的具體功能，幫大家避開接線和維修的坑。

市面上的DC電源插座型號很多，封裝形式也有直插、貼片、沉板等多種，但從引腳數量和功能來看，主要可以分為三大類：基礎兩引腳型、三引腳帶固定型、帶開關檢測的多引腳型。

不同型號的插座引腳數量不一樣，但核心的供電引腳定義是通用的，大家只要抓住核心規律，就能快速區分不同引腳的功能。

首先是所有DC插座都具備的核心供電引腳，也是關鍵的兩個引腳。

一是電源正極引腳，對應的是插座，也就是DC插頭插入后，和插頭內孔接觸的引腳，它負責傳輸電源的正極電壓。

二是電源負極引腳，對應的是插座的外殼金屬部分，插頭插入后和插頭的外壁接觸，負責連接電源負極，也就是電路里的地線。

這里要特別提醒大家，絕大多數DC插座都是“內正外負”的定義，只有少數特殊規格是反的，接線前一定要確認規格書，避免接反燒壞設備。

接下來是常見的三引腳DC插座，第三個引腳分兩種不同的功能。

市面上普及的就是三引腳直插DC插座，很多人好奇第三個引腳的作用，其實它大多是固定引腳，也有部分型號是檢測引腳。

普通的三引腳直插DC插座，其中兩個是正負極供電引腳，第三個是單獨的固定引腳，本身沒有電氣功能，主要作用是把插座更牢固地固定在PCB板上，避免插拔的時候插座松動脫焊。

還有一部分帶檢測功能的三引腳插座，第三個引腳是開關檢測腳，平時沒插插頭的時候，它和負極引腳是導通的，插入插頭后會斷開連接，設備可以通過這個信號判斷電源是否接入。

然后是多引腳貼片DC插座，這類插座的引腳大多以固定和增強導電為主。

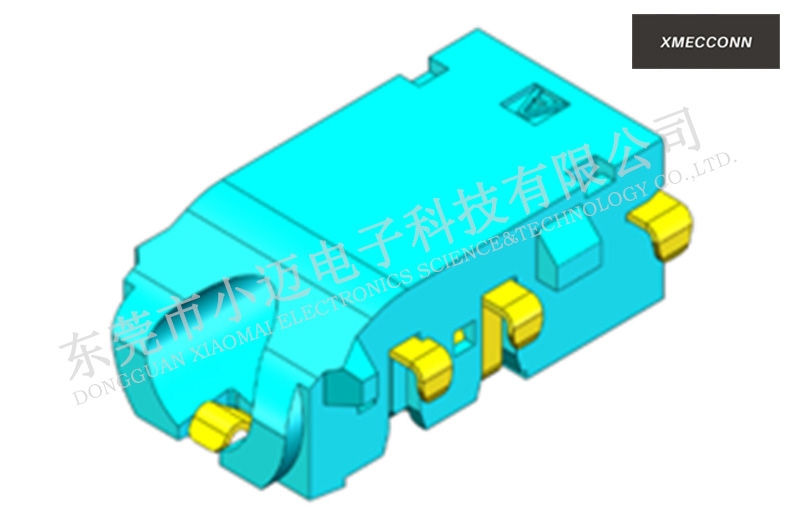

還有一些貼片封裝的DC電源插座，會有4個甚至5個引腳，這類插座大多用在小型便攜設備上，引腳更多是為了提升固定的牢固度。

這類多引腳插座里，通常只有1個是正極引腳，剩下的多個引腳都是負極引腳和固定引腳，多個負極引腳并聯，既能提升導電能力，也能增強插座的焊接穩定性。

還有部分帶屏蔽功能的貼片DC插座，會有單獨的屏蔽引腳，用來連接設備的屏蔽地，減少電源信號的電磁干擾。

很多新手拿到陌生的DC插座，不知道怎么快速區分引腳，其實有兩個很簡單的判斷方法。

首先可以看外觀，連接的引腳肯定是正極，和插座金屬外殼相連的引腳就是負極，剩下的引腳基本都是固定腳或者檢測腳。

如果外觀不好判斷，也可以用萬用表的通斷檔來測，探針接觸和其中一個引腳，導通的就是正極引腳；接觸外殼和引腳導通的就是負極引腳。

根據電子維修行業的統計數據，DC電源插座的更換維修故障里，有接近40%都是因?yàn)橐_接反、焊接不當導致的二次損壞。

比如不少電子愛好者在維修舊款路由器的時候，遇到電源接口接觸不良的問題，一開始分不清引腳，隨便焊接導致正負極接反，直接燒壞了主板的電源芯片，只要提前確認好引腳定義，這類問題完全可以避免。

總的來說，DC電源插座的引腳定義并不復雜，核心就是正負極兩個供電引腳，剩下的大多是固定腳或者檢測腳。

不同封裝、不同型號的插座，引腳數量和布局會有差異，但“內正外負”的核心規則基本通用，大家在焊接、更換之前，對照產品規格書確認一遍。

尤其是帶檢測功能的特殊型號，一定要確認檢測腳的導通邏輯，避免因?yàn)榻泳€錯誤導致設備功能異常，甚至燒壞內部電路。
