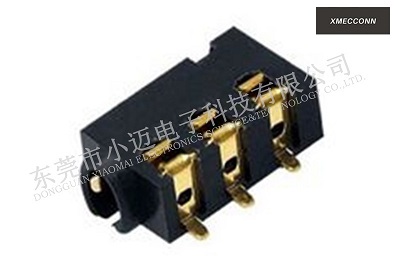

耳機插座結構圖通常包括接口、連接器、外殼、引腳等部分。下面將逐一介紹這些部分的作用和如何看耳機插座結構圖。
接口是指耳機插頭和插座接觸的地方，通常采用3.5mm的標準接口。在耳機插座結構圖中，接口通常用一個圓圈來表示。
連接器是指插頭插入插座時與插座接觸的部分。連接器通常由金屬材料制成，它的作用是保持插頭和插座的接觸，并且傳輸音頻信號。在耳機插座結構圖中，連接器通常用一個小圓點來表示。
外殼是指插座的外部結構，它的作用是保護插座和連接器。外殼通常由塑料或金屬材料制成，它的外形和大小可以根據不同的應用場景進行設計。在耳機插座結構圖中，外殼通常用一個矩形或方形來表示。
引腳是指插座內部的金屬接觸點，用于連接耳機和音頻設備。在耳機插座結構圖中，引腳通常用一些小箭頭或直線來表示。
如果您不懂如何看耳機插座結構圖，可以參考以下步驟：
1. 了解耳機插座的基本結構和功能，包括接口、連接器、外殼和引腳。
2. 確定耳機插座結構圖的基本元素，包括圓圈、小圓點、矩形或方形、小箭頭或直線。
